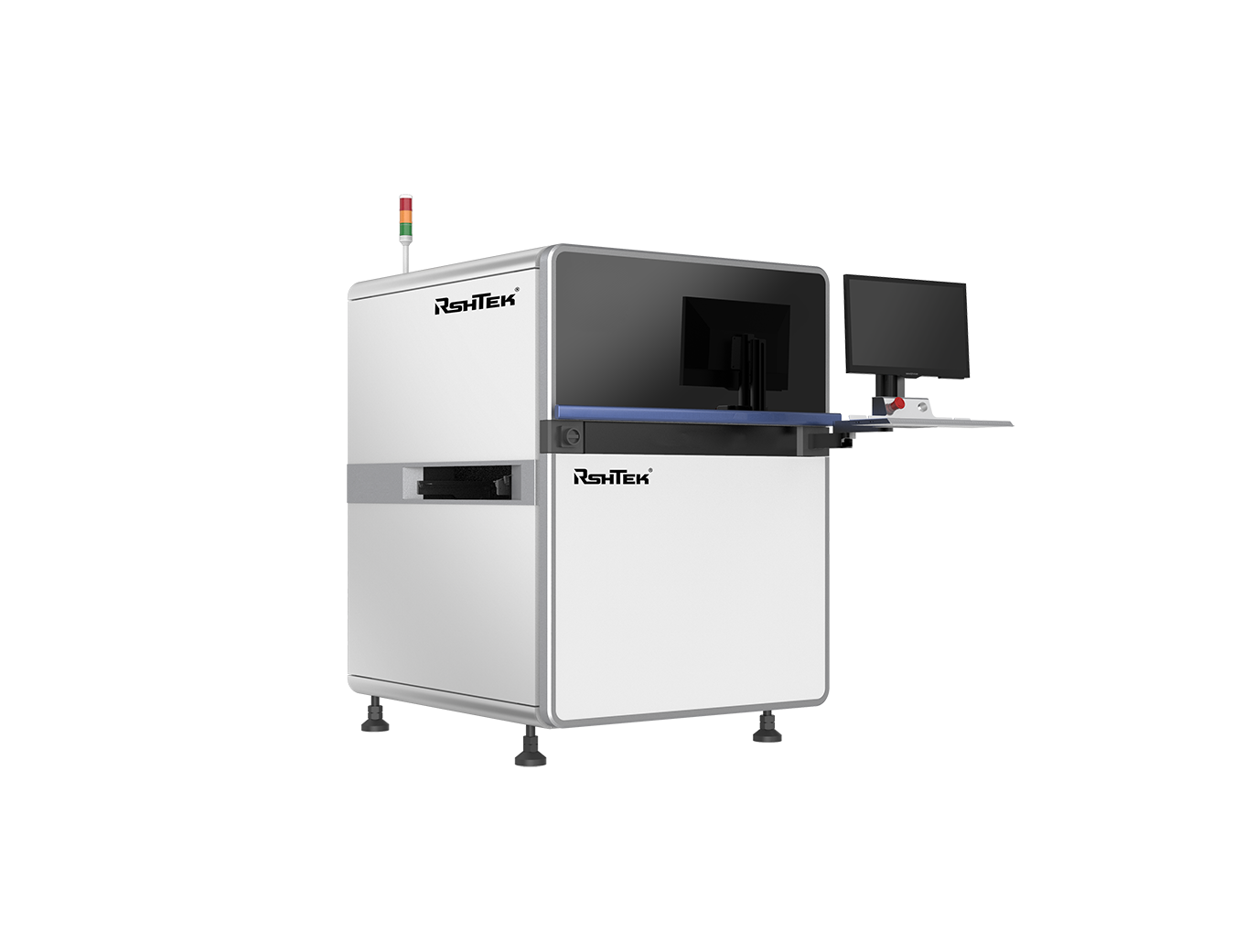

    點膠涂敷單面AOI檢測設備

    點膠涂敷單面檢測AOI,對比驗證多涂、少涂、溢膠、焊點不良等均有效檢出,可智能識別出不良。AI智能算法檢測缺陷,算法簡單,參數少,技術人員易上手。

    產品概覽
    產品優勢
    1、AI智能算法檢測缺陷,算法簡單,參數少,技術人員易上手;
    2、同個FOV光源可自由切換,可測試Flux膠、散熱膠、UV、UF、焊點等不良;
    3、同類型檢測參數可廣播批量修改,不停機調試并可調用過往測試記錄調優;
    4、對比驗證多涂、少涂、溢膠、焊點不良等均有效檢出,可智能識別出不良;
    5、可導出數據報表,實時追溯不良數據,反饋給前段改善生產工藝;

    產品特點
    1、一機多用,既可以測試三防漆不良,也可以測試器件錯漏;
    2、深度學習算法,編程簡單檢出率高;
    3、通用智能模型,基于大數據的訓練;
    4、自由切換檢測光源,輸入膠水寬度;
    5、模式多樣化,支持遠程制版、混板生產、在線檢測;
    6、一鍵導出數據,統計報表詳細,數據對接MES系統;
    7、面向工業4.0,集中管理減少人員;
    8、實用訓練工具,設備自主學習進化;


    規格參數

    類別

    項目

    AIS401-C

    PCBA規格

    尺寸

    50x50mm~510*460mm

    厚度

    0.4mm-8mm

    元件高度

    頂面:25mm,底面:50mm

    工藝邊

    3mm

    光學規格

    相機

    12MP彩色面陣高速工業相機

    光源

    RGBW+UV LED光源

    FOV

    10um@24*20mm;

    分辨率

    10um,可選配5um

    檢測相關

    涂敷檢測

    多膠、少膠、氣泡、偏移、溢膠、膠寬等

    其他功能

    一維/二維碼識別等

    混板測試

    混板生產,支持程序自動調用

    算法

    深度神經網絡算法,圖像對比,顏色對比,輪廓識別,模板匹配,OCR等

    速度

    0.23sec/FOV

    軟件系統

    操作系統

    Ubuntu 18.04 LTD 64bit

    功能

    遠程控制、遠程協助、自定義模型訓練

    通訊方式

    標準SMEMA接口

    數據輸出

    自動生成統計分析SPC

    硬件規格

    工控主機

    CPU:intel i7;顯卡:Nvida獨立GPU加速卡

    存儲:64G DDR ,256G SSD+2T機械硬盤;網絡:1000M有線網卡

    顯示器

    22寸 FHD顯示器

    運動機構

    高精度絲桿+伺服電機

    軌道調寬

    手動/自動,進出板方向可自由設定

    外觀/電氣

    機箱尺寸及重量

    980x1085x1540mm,700Kg

    電源及功率

    AC 220V, 額定功率 380W

    氣源

    >0.5Mpa

    工作環境

    溫度:10~45℃,濕度: 30~85%RH
